结构特征与工作原理：

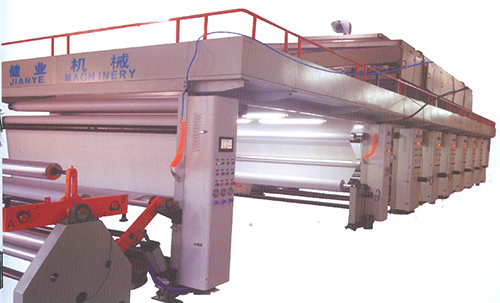

ZY1600-3200凹版印刷机采用机组式、组合方式，该产品由放纸、印刷、干燥、收纸四个主要部份组成。运转速度:5-20米/分

放纸部份：

放纸采用旋转式中心放纸装置.该放纸为自动张力控制，它在原纸直径大小和走纸速度变化而自动改变张力大小，始终保持走纸 平稳、不起皱。

印刷部份：

印刷部份由传动装置齿轮箱、印刷机架、压印装置、刮刀装置、导纸系统等组成。

(1)传动装置：

传功装置由变频调速电机驱动，通过万联轴节和传动轴，把动力传入齿轮箱。

(2)齿轮箱:

由传动轴传入动力通过螺旋伞齿轮、圆柱齿轮，把动力传动输出轴端齿轮，从而带动印版滚筒转动，套版装置印版滚筒的横向套 印由气缸的移动来控制，采用手动调整，上下套版由同步电机控制。

(3)印刷机架：

印刷机架由左右实心铸铁墙板、间撑管导辊、颜料斗等部份组成，印刷油墨放置在颜料斗内，可通过蜗轮、蜗杆和齿轮齿条的转 动，使颜料斗上下移动。

(4)压印装置：

压印橡胶辊通过小齿轮箱，罗母、罗杆、传动滑动轴座，随着花辊大小而调整橡胶辊高度。

(5刮刀装置：

印刷油墨直接传至印版辊筒上，再由铝合金刮刀刮去多余油墨，确保运转时油墨不、外溅至印刷物上，刮刀机构可以随辊筒的直 径大小而上、下前后移动，刮刀与印版辊的接触良好，并保持一定的压力，同时刮刀与印版辊之间作横向的相对运动。

(6)导纸系统：

导纸系统包括放纸导纸系统，上色导纸系统，收纸导纸系统三部份组成，印刷品主要通过铝导辊来传送，在上色导辊系统中二辊 采用电动传动，通过蜗轮、蜗杆和精密滚子丝杆作上、下、前、后移动来改变印刷数之间的走纸长度，从而达到纵向套印精度。

干燥部份：

亥印刷机的干燥采用电加热，热风循环，余热回用，干燥均匀，速度快，收缩一致，节约能源。

主烘箱功率：30-36KW副烘箱功率：60KW（可定制）

收纸部份：

采用双工位收卷由PLC变频电机全自动控制，实现一键自动换卷。

电器部份：

采用模块，4-20mA温控仪，组合控温，省电、安全，收纸由PLC人机界面，变频电动机共同完成自动控制。
