印刷宽度:1600m/m-3200m/m
印刷滚筒直径:φ150m/m-φ650m/m
套印色数:2-8色
结构特征与工作原理:

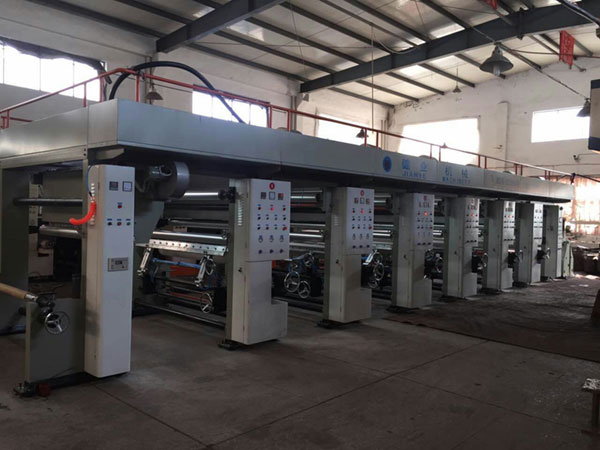

ZY8160-8320凹版印刷机采用机组式、组合方式,该产品由放纸、印刷、干燥、收纸四个主要部份组成。
一、印纸机放纸部份:
放纸采用旋转式中心放纸装置,该放纸为自动张力控制,它在原纸直径大小和走纸速度变化而自动改变张力大小,始终保持走纸平稳、不起皱。
二、印纸机印刷部分:
印刷部份由传动装置齿轮箱、印刷机架、压印装置、刮刀装置、导纸系统等组成。
(1)传动装置:
传动装置由变频调速电机驱动,通过万联轴节和传动轴,把动力传入齿轮箱。
(2)齿轮箱:
由传动轴传入动力通过螺旋伞齿轮、园柱齿轮,把动力传动输出轴端齿轮,从而带动印版滚筒转动,采用高低变速,印版滚筒的横向套印由气缸的移动来控制,采用手动调整。
(3)印刷机架:
印刷机架由左右实心铸铁墙板、间撑管导辊、颜料斗等部份组成,印刷油墨放置在颜料斗内,可通过蜗轮、蜗杆和齿轮齿条的转动,使颜料斗上下移动。
(4)压印装置:
压印橡胶辊通过小齿轮箱,罗母、罗杆、传动滑动轴座,随着花辊大小而调整橡胶辊高度。
(5)刮刀装置:
印刷油墨直接传至印版辊筒上,再由铝合金刮刀刮去多余油墨,确保运转时油墨不外溅至印刷物上,刮刀机构可以随辊筒的直径大小而上、下前后移动,刮刀与印版辊的接触良好,并保持一定的压力,同时刮刀与印版辊之间作横向的相对运动。
(6)导纸系统
导纸系统包括放纸导纸系统,上色导纸系统,收纸导纸系统三部份组成。印刷品主要通过铝导辊来传送,在上色导辊系统中二辊采用电动传动,通过蜗轮、蜗杆和精密滚子丝杆作上、下、前、后移动来改变印刷数之间的走纸长度,从而达到纵向套印精度。
三、印纸机干燥部份:
该印刷机的干燥采用电热风烘干,余热回用(电热功率每组18千瓦),干燥均匀,速度快收缩率一致,节约能源。
四、印纸机收纸部份:
收纸由双辊落地式磨擦收纸和40牛吨力矩电机悬空收纸二种,由用户自行选择,收纸轴和放纸轴采用气涨系统,所有方向移动通过螺杆、螺母调整系统来实现。 |
